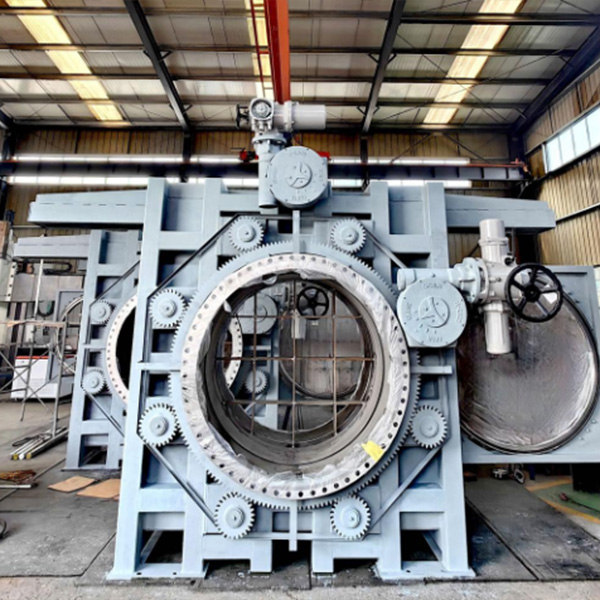

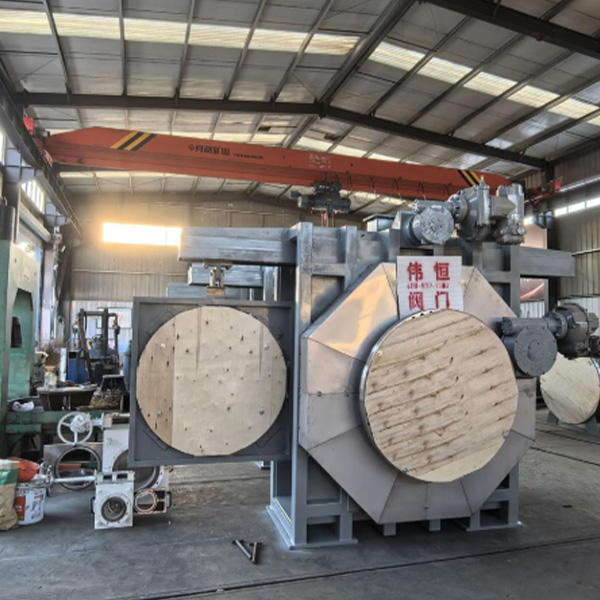

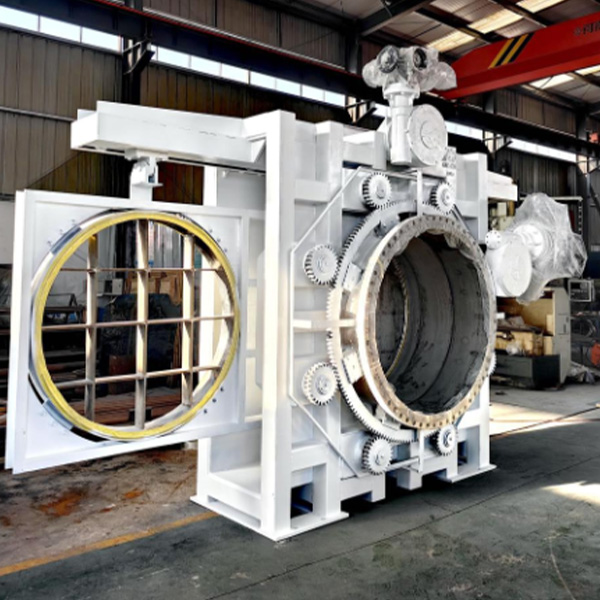

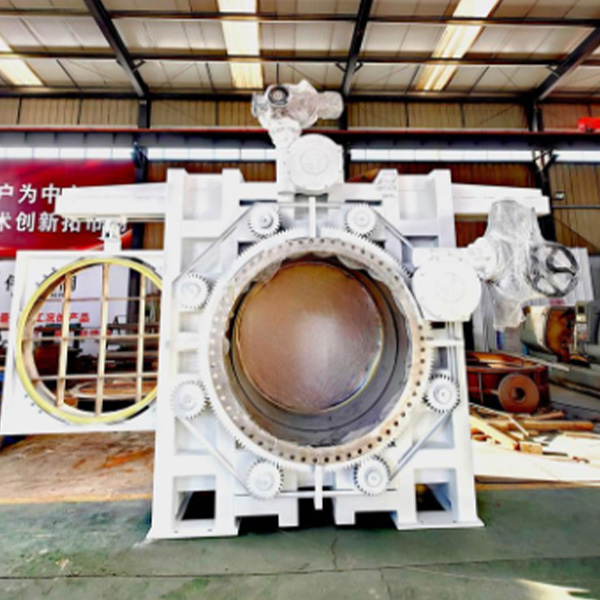

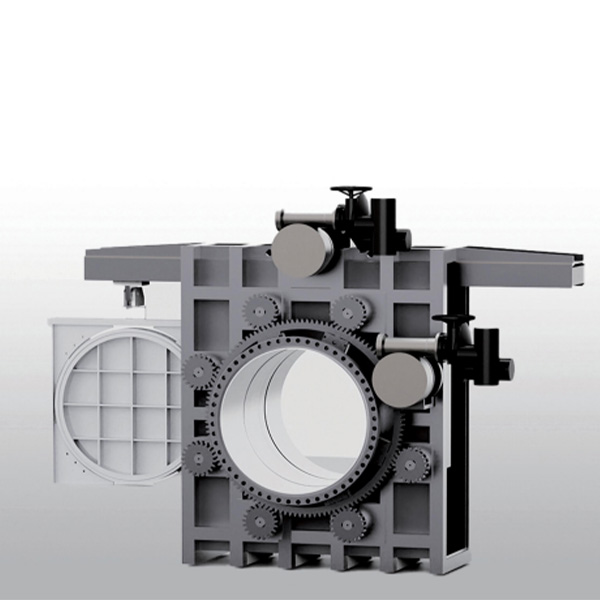

Multi-Point Quick Opening Blind Plate | DN500-DN2600 Pipeline Blind for Large Bore High Pressure Applications

The multi-point quick opening blind plate is designed for large-bore high-pressure pipeline plugging operations. It allows one operator to loosen the valve body and move the blind plate into place via electric actuator, completing the operation in 3-9 minutes. Optional manual or electric actuators are available for safer and more efficient operation. Suitable for gas and liquid media, it meets HG/T20623-2009-B 150LB standards, ideal for refining, chemical, cement industries and more.
Send Message Contact Supplier
Shandong Weiheng Valve Technology Co., Ltd.

Shandong Weiheng Valve Technology Co., Ltd.

Main Products: Valve, Pipe Fitting, High-pressure Bolt
View Supplier
Year Established Established in 2006
Main Products Valve, Pipe Fitting, High-pressure Bolt
Employees 51-100 People
Factory Area 1,000-5,000 m²
Annual Revenue US$1 Million - US$5 Million
Main Markets North America / Europe / Southeast Asia / Middle East & North Africa
Details
Specifications

产品概述

多点型快切盲板是专为大口径高压管线抽堵作业设计的专用管道配件，采用多点式夹紧结构与水平滑动机构，仅需一名操作人员即可在 3-9 分钟内完成盲板的插入 / 抽出作业；可选配手动或电动驱动装置，进一步提升操作安全性与效率，是大口径高压工艺管线中频繁检修与隔离作业的理想选择。

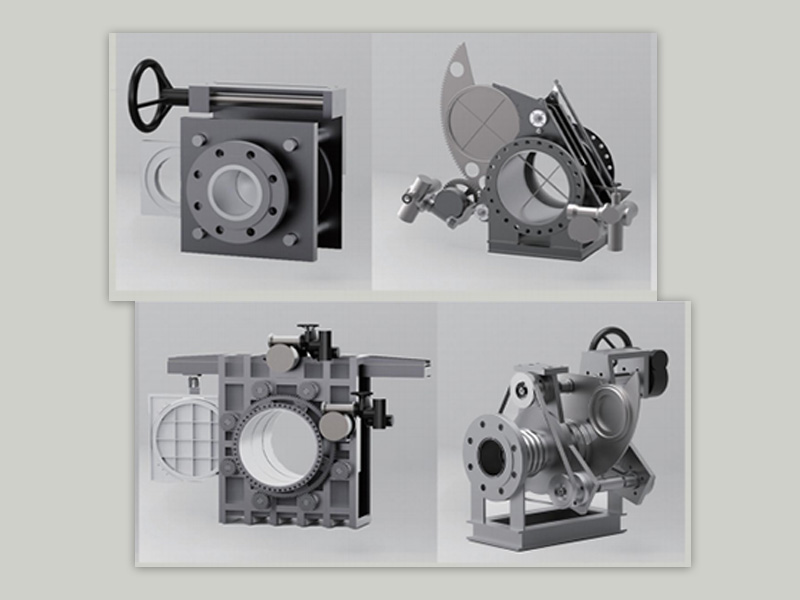

核心结构与部件

  • 固定 / 活动盲体：与滑动盲板共同构成主密封结构，在高压工况下保障密封可靠性。
  • 滑动盲板：实现管线隔离与通断的核心部件，通过走板执行机构实现水平移动。
  • 丝杠副与齿轮机构：传递扭矩，释放夹紧力并驱动盲板移动。
  • 加强框架：为整个机构提供坚固支撑，适配大口径高压工况。
  • 波纹补偿器：吸收热膨胀与管线位移，维持密封完整性。

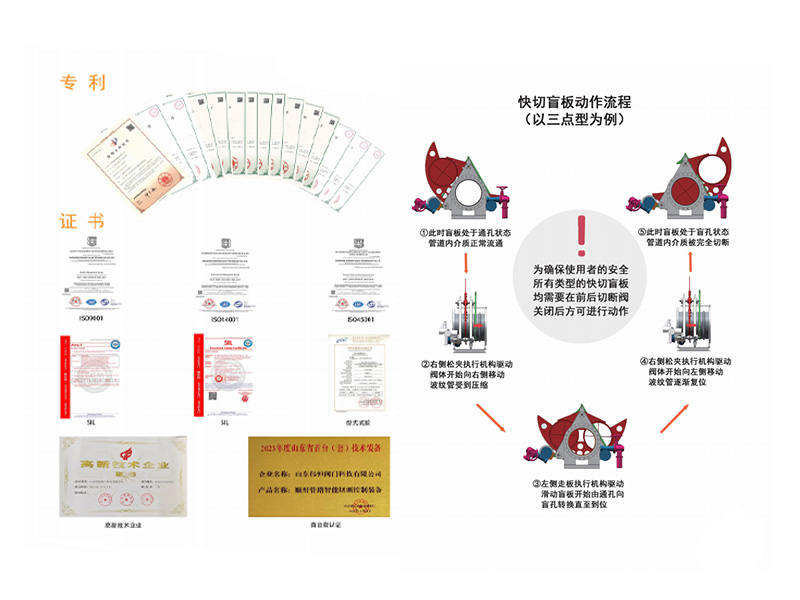

  • 执行机构：松夹执行机构与走板执行机构协同工作，实现盲板快速切换。

核心优势

  • 大口径高压适配：覆盖 DN500-DN2600，适用于最高 PN5 级压力的高压管线。
  • 快速作业：3-9 分钟完成抽堵，大幅缩短大口径管线停机时间。
  • 多点夹紧：确保密封力均匀分布，高压工况下密封可靠。
  • 驱动灵活：支持手动、电动两种驱动方式，适配不同现场需求。
  • 安全高效：替代人工操作，降低高压环境下的劳动强度与作业风险。
  • 可定制化：DN≥2000 规格支持尺寸、材质、法兰标准定制，满足项目特殊需求。

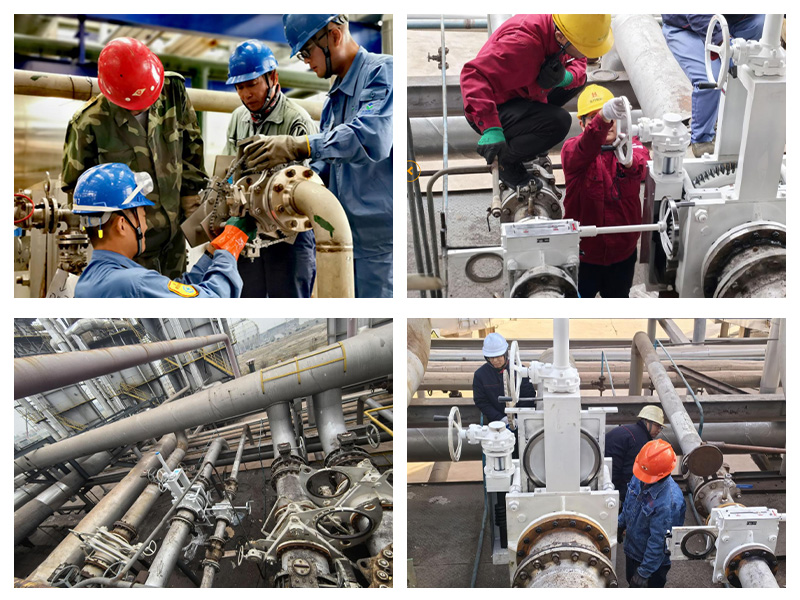

适用行业

  • 炼油行业：乙烯炉、除焦线、蒸汽管路、分馏器隔离、火炬气管线等。
  • 化工行业：反应器排污口、化学清洗隔离装置、再生气体管道、转运管线、混合介质管线等。
  • 水泥行业：成品物料管线、油库罐区、石油化工储罐、天然气储罐、装卸站等。

选择理由

  • 高效检修：最大限度减少大口径高压管线停机时间，提升生产效率。
  • 高压密封：多点式夹紧结构，在高压工况下实现零泄漏。
  • 大口径兼容：覆盖 DN500-DN2600，满足大型高压工业管线需求。
  • 操作安全：电动驱动降低危险高压环境下的人工操作风险。
  • 标准合规：符合国际法兰标准，确保兼容性与可靠性。
  • 使用寿命长：优质材料与加强框架设计，在恶劣工况下延长产品使用寿命。

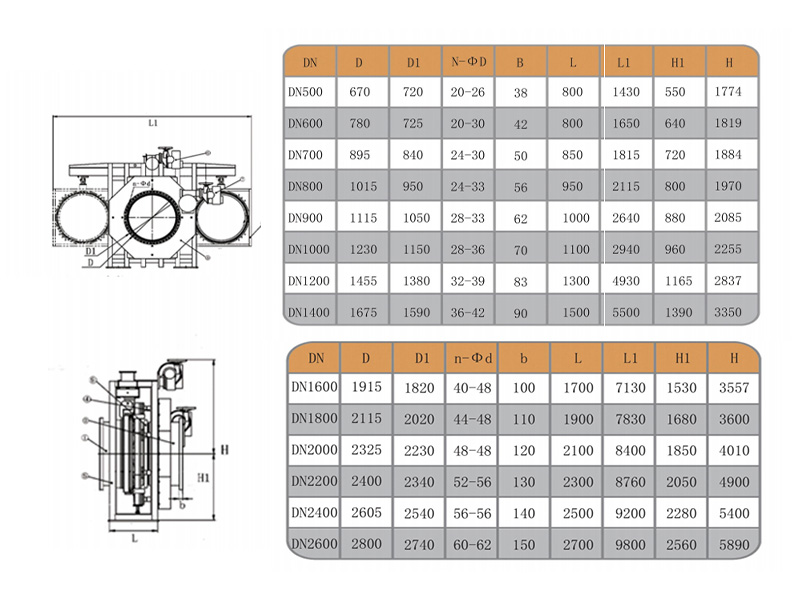

Nominal Diameter
DN500–DN2600
Nominal Pressure
PN1–PN5
Design Temperature
-20℃ ~ +245℃
Applicable Medium
Gas, liquid, etc.
Body Material
Carbon steel, stainless steel, special materials (duplex steel, titanium alloy, etc.)
Blind Plate Material
Carbon steel, stainless steel, special materials (duplex steel, titanium alloy, etc.)
Sealing Material
Rubber, silicone rubber, fluorine rubber, etc.
Drive Mode
Manual, electric
Flange Standard
HG/T20623-2009-B 150LB PN10 (≤DN2000); Customizable for ≥DN2000
  • Multi-Point Quick Opening Blind Plate | DN500-DN2600 Pipeline Blind for Large Bore High Pressure Applications
  • Multi-Point Quick Opening Blind Plate | DN500-DN2600 Pipeline Blind for Large Bore High Pressure Applications
  • Multi-Point Quick Opening Blind Plate | DN500-DN2600 Pipeline Blind for Large Bore High Pressure Applications
  • Multi-Point Quick Opening Blind Plate | DN500-DN2600 Pipeline Blind for Large Bore High Pressure Applications
  • Multi-Point Quick Opening Blind Plate | DN500-DN2600 Pipeline Blind for Large Bore High Pressure Applications

Description

产品概述

多点型快切盲板是专为大口径高压管线抽堵作业设计的专用管道配件，采用多点式夹紧结构与水平滑动机构，仅需一名操作人员即可在 3-9 分钟内完成盲板的插入 / 抽出作业；可选配手动或电动驱动装置，进一步提升操作安全性与效率，是大口径高压工艺管线中频繁检修与隔离作业的理想选择。

核心结构与部件

  • 固定 / 活动盲体：与滑动盲板共同构成主密封结构，在高压工况下保障密封可靠性。
  • 滑动盲板：实现管线隔离与通断的核心部件，通过走板执行机构实现水平移动。
  • 丝杠副与齿轮机构：传递扭矩，释放夹紧力并驱动盲板移动。
  • 加强框架：为整个机构提供坚固支撑，适配大口径高压工况。
  • 波纹补偿器：吸收热膨胀与管线位移，维持密封完整性。
  • 执行机构：松夹执行机构与走板执行机构协同工作，实现盲板快速切换。

核心优势

  • 大口径高压适配：覆盖 DN500-DN2600，适用于最高 PN5 级压力的高压管线。
  • 快速作业：3-9 分钟完成抽堵，大幅缩短大口径管线停机时间。
  • 多点夹紧：确保密封力均匀分布，高压工况下密封可靠。
  • 驱动灵活：支持手动、电动两种驱动方式，适配不同现场需求。
  • 安全高效：替代人工操作，降低高压环境下的劳动强度与作业风险。
  • 可定制化：DN≥2000 规格支持尺寸、材质、法兰标准定制，满足项目特殊需求。

适用行业

  • 炼油行业：乙烯炉、除焦线、蒸汽管路、分馏器隔离、火炬气管线等。
  • 化工行业：反应器排污口、化学清洗隔离装置、再生气体管道、转运管线、混合介质管线等。
  • 水泥行业：成品物料管线、油库罐区、石油化工储罐、天然气储罐、装卸站等。

选择理由

  • 高效检修：最大限度减少大口径高压管线停机时间，提升生产效率。
  • 高压密封：多点式夹紧结构，在高压工况下实现零泄漏。
  • 大口径兼容：覆盖 DN500-DN2600，满足大型高压工业管线需求。
  • 操作安全：电动驱动降低危险高压环境下的人工操作风险。
  • 标准合规：符合国际法兰标准，确保兼容性与可靠性。
  • 使用寿命长：优质材料与加强框架设计，在恶劣工况下延长产品使用寿命。
